圧電ブザーによる音の制御学習も可能！
PICトレーニングカード NPIC-CTC
全国工業高等学校長協会
2004年度（Ｈ16）夏季技術講習会 ご採用教材
2004年度（Ｈ16）夏季技術講習会 ご採用教材
PIC対応 PC-G850V型専用
ＰＩＣアセンブラプログラムの制御基本学習用・電子部品の組立教材として
シャープポケコンPC-G850Vに搭載のPICアセンブラ･PICローダーに対応したIC PIC（マイクロチップテクノロジー社製マイコン） 搭載のPICトレーニングカード。
PICライターのオンボードプログラム書き込み機能対応付で、ＰＩＣの制御学習が分かりやすい取扱説明書とプログラムFD付です。
この教材は次の機能を持っております。
１．4bit出力制御 LED4個をPICプログラムで制御
２．7セグメントLEDを4個のトグルスイッチ操作にての表示
３．圧電ブザーによる音の制御学習
２．7セグメントLEDを4個のトグルスイッチ操作にての表示
３．圧電ブザーによる音の制御学習
PICトレーニングカード主仕様
※電池とハンダは付属しておりません。別途ご準備お願いします。

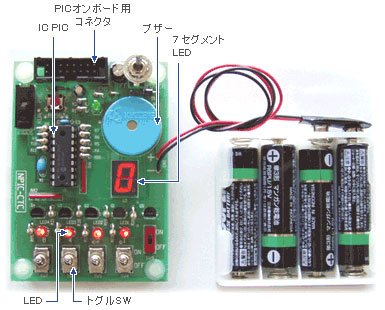

PICトレーニングカード
商品価格、荷具・送料はお問合せフォームからお問合せください。
40セットに1セット指導用サービス
※製品改良のため仕様の一部を予告なく変更することがあります。
Copyright（C）2013 NagaiSCT Inc. All Right Reserved
| 制御用IC | PIC16F84A-20/P | 1 |
| データ入力 | トグルスイッチ 小 | 4 |
| データ出力表示LED | 赤色 φ3 | 4 |
| データ表示LED | 7セグメント | 1 |
| 音 | 圧電ブザー | 1 |
| オンボード書込み回路関係 | スイッチ・コネクタ | 1 |
| 電源スイッチ | トグルスイッチ 大 | 1 |
| 書込みモニターLED | 緑色 φ3 | 1 |
| 電源 | 単3乾電池4本（電池ボックス付） | 1 |
| 説明書 | 組み立て・PICプログラム | 1 |
| サンプルプログラム・PCリンク | 3.5FD添付 | 1 |
| プリント基板 | W60×D85×t1.6mm | 1 |
| 型番 | 品名 | セット数 |
| CatNo.001 -ENPICTC |
NPIC-CTC | 1セット |
| 10セット | ||
| 20セット | ||
| 30セット | ||
| 40セット |
